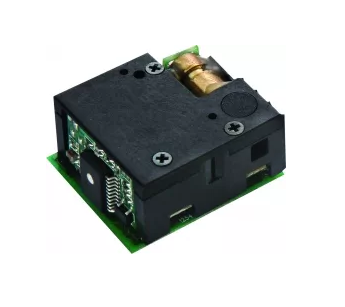

條碼掃描引擎 - 1D LR2500
* 新代超小鐳射引擎。
* 沒有移動部件內部技術。
* 快速解碼率。
* 屬於 Class 1 類 安全鐳射。
* 申請專利國家: 美國、 德國、 日本、 臺灣、中國
* 適合行動裝置。掌上型電腦。資料收集器。平板電腦。
* 新一代超小型鐳射引擎。
* 沒有移動部件內部技術。(No Moving Parts Inside Technology)
* 快速解碼率。
* 屬於 Class 1 類 安全鐳射規格。
* 申請專利國家: 美國、 德國、 日本、 臺灣、中國
* 適合行動裝置。掌上型電腦。資料收集器。平板電腦。
|
|
||||||
|
Laser Engines Specifications |
||||||
|
產品型號 |
LR2500 |
LR2500E |
||||
|
產品說明 |
鐳射掃描引擎 |
鐳射掃描引擎 |
||||
|
Performance Characteristics |
||||||
|
˙ |
鐳射光源 |
650 nm Laser Diode |
||||
|
˙ |
景深 (40 mil) |
Up to 520 mm |
||||
|
˙ |
讀取速度 |
100 scans/sec |
||||
|
˙ |
最佳解析度 |
0.1mm ( 4 mil) Code 39 |
||||
|
˙ |
讀取角度 |
38° |
||||
|
˙ |
通訊介面 |
USB & UART |
K/B & UART |
|||
|
˙ |
PCS 對比值 |
45% or more |
||||
|
˙ |
讀取取條碼種類 |
Code 128, Codabar, Interleave 25, Industrial 25, Matrix 25, China postage, UPC-A,UPC-E, EAN-8, EAN-13, ISBN, MSI, code11, code 39, code 32, code 93, PLESSEY, TELEPEN |
UPC-A, UPC-E, EAN-8, EAN-13, ISBN, Code11, Code 39, Code 93,Code 128, Codabar, Interleave 25, Industrial 25, MSI |
|||
|
Electrical Characteristics |
||||||
|
˙ |
操作所需電壓 |
3.3V ~ 5V ± 5% |
||||
|
˙ |
操作耗電電流 |
65 mA max. |
||||
|
Physical Characteristics |
||||||
|
˙ |
尺寸 (W * D * H) |
24.5 X 21.7 X 13.05 mm (5V) |
41.9 X 36.4 X 18.8 mm |
|||
|
˙ |
重量 |
8 g |
10 g |
|||
|
˙ |
連接 port |
12 pins FPC connector |
||||
|
Environment |
||||||
|
˙ |
操作溫度 |
0°C to 50°C |
||||
|
˙ |
儲存溫度 |
-10°C to 60°C |
||||
|
˙ |
操作濕度 |
10% to 85% relative humidity, non-condensing |
||||
|
˙ |
儲存濕度 |
5% to 95% relative humidity, non-condensing |
||||
|
˙ |
環境光源 |
Fluorescent Light 300 lux to Sun Light 30000 lux |
||||
|
讀取距離 Decode Zone (Based on Symbol’s Standard Code 39 PCS=0.9 label and 600 lux environment. There are +/- 1 cm tolerance) |
||||||
|
˙ |
4 mil |
60 ~ 90 mm |
||||
|
˙ |
5 mil |
65 ~ 140 mm |
||||
|
˙ |
13 mil |
50 ~ 270 mm |
||||
|
˙ |
20 mil |
60 ~ 340 mm |
||||
|
˙ |
40 mil |
85 ~ 520 mm |
||||
